產品描述
產品簡介
鏈輪通風蝶閥密封材質采用與閥體相同材料加工成密封圈，驅動方式有手柄、渦輪、傘齒輪、電動、氣動等?？梢愿鶕蛻粜枰x定。鏈輪通風蝶閥適用溫度隨閥體選材而定，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
鏈輪通風蝶閥主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速，鏈輪可用于距離閥門較遠時操作。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

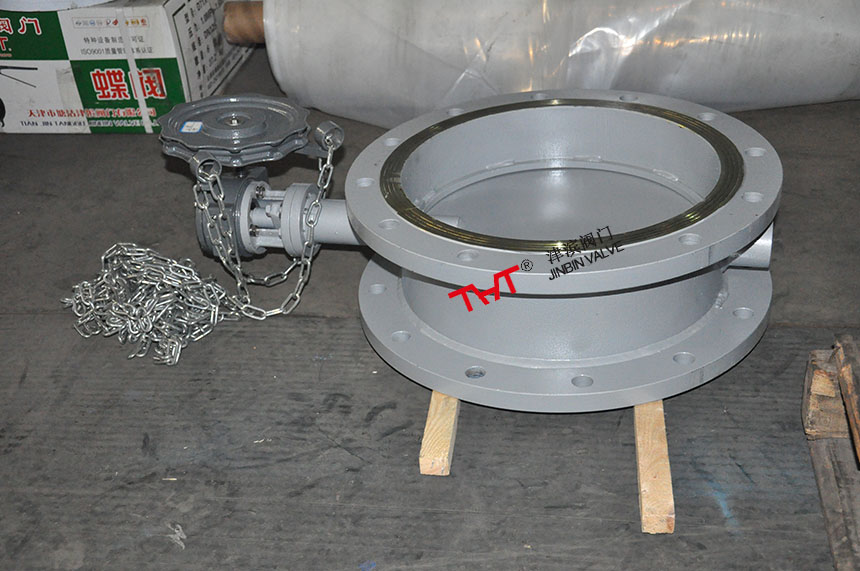

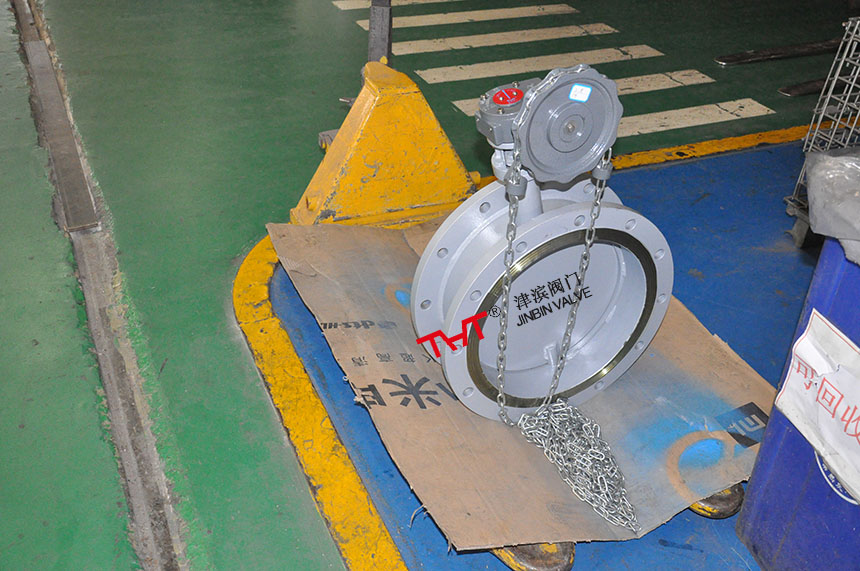

產品展示：
鏈輪通風蝶閥結構特點
1、短結構鋼板焊接，采用中線式碟板與新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
2、通風蝶閥內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響
鏈輪通風蝶閥用途：通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程中。
鏈輪通風蝶閥介質溫度≤-20—1000℃，公稱壓力為0.1Mpa的管道上，用以連通管道、啟閉或調節介質流量。
